系統概述：

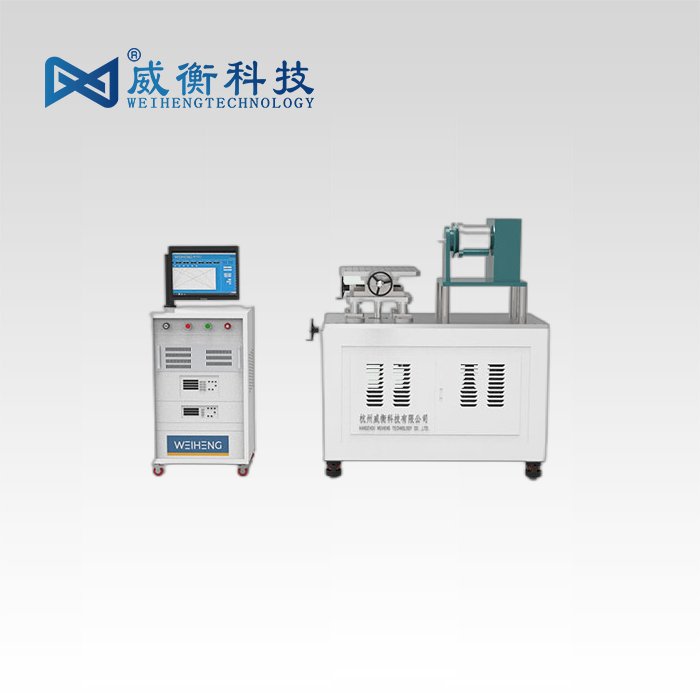

該系統由操作系統柜（含工控一體機、數字電參數測量儀、電機性能分析儀）威衡電機測試軟件（V1.0）和測功機臺架工裝夾具等組成，可以實現對電機進行加載并測量電壓、電流、輸入功率、轉速、轉矩、輸出功率、效率等參數。 該系統測試精度高、重復性好、運行穩定性強、并行效率高、使用壽命長、工作簡便。能對電機進行空載特性、負載特性測試，具備手動與自動兩種控制方式，手動控制方式即脫開計算機系統測試，自動控制方式即由計算機控制測試。 軟件操作簡單易學，并可實現手動、自動、定點測試方式，測試結果可進行真實數據和擬合數據兩種數據進行比較，并可將數據導Excel；每臺電機的曲線分兩種：真實曲線，和擬合曲線（即所有數據做過平均處理過的曲線），每臺電機的測試曲線顏色可以修改，兩種曲線圖均可見打印出來。 該系統操作方便，僅調節勵磁電流即可改變負載。

測試項目：

被測電機的輸入電壓、電流、輸入功率、轉矩、轉速、輸出功率、效率，能顯示和打印輸出測試數據和負載特性曲線（PDF格式導出），能顯示和打印輸出特性曲線和數據：n＝f（U、I、P1、COSφ、M、P2、η）M＝f（U、I、P1、n、COSφ、P2、η）輸出格式有多種可選擇。

技術指標：
